Alooo agan2 owner Hi-capa, mari tampilkan koleksi agan disini

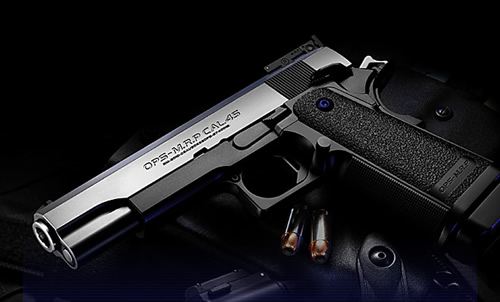

Hi-capa
Quote:
2011 (Hi-capa) Pistol
Mohon maaf sebelumnya, sejarah singkat ini ditulis berdasarkan sedikit sumber, jadi mungkin kurang lengkap atau mungkin ada kesalahan dalam penulisannya. Penulis mengharapkan kritik, saran, dan tambahan dari tulisan ini.
Awal mula desain pistol ini adalah pistol model 1911. Sebuah model pistol yang sangat dikenal di dunia. Pada tahun 1980, Virgil Tripp, seorang pembuat senapan ringan dan masinis, mulai membangun 1911 khusus yang dibuat untuk kompetisi seperti USPSA/IPSC. Tak berapa lama kemudian ia mulai memproduksi part-part untuk 1911, dengan nama perusahaan Tripp Research, Inc. Sebagian besar part buatannya digunakan oleh juara menembak saat itu Chip Mc Cormick.
Sekitar tahun 1991, engineer dan ahli CAD, Sandy Strayer bergabung dengan Tripp Research, Inc. Tripp dan Strayer merevolusi model 1911 dengan membuat ‘modular hi-capacity frame 1911’ untuk para penembak IPSC. Sementara itu Para Ordnance juga telah memiliki hi-capacity 1911 di pasaran, dengan steel frame. Modular frame dibuat dari fiber-reinforced plastic yang dikombinasikan dengan trigger guard, grip, dan integrated magwell. Desain ini menghasilkan bobot yang setengah kali lebih ringan dibanding steel frame. Tripp dan Strayer pun memegang hak paten bersama atas modular frame 2011. Mereka pun mengubah nama perusahaan menjadi Strayer-Tripp, Inc. (STI).
Pada Juni 1994, Sandy Strayer meninggalkan STI, dan mendirikan Strayer Voigt, Inc. (SVI), yang sekarang bersaing dengan STI. Pada bulan November 1994, Dave dan Shirley Skinner, pemilik sebuah perusahaan elektronik bernama Tessco, Inc. masuk dan terlibat dalam STI bersama Virgil Tripp. Awal 1997, Skinner melengkapi penawaran mereka untuk STI dari Tripp dan mengganti nama perusahaan menjadi STI International, Inc. Sedangkan Virgil Tripp sendiri mendirikan perusahaan baru dengan nama Tripp Research, Inc.
Saat ini STI telah memproduksi berbagai macam pistol dengan basis modular frame 2011. Perusahaan inipun telah mengekspor produknya ke berbagai Negara yang mana lebih banyak digunakan untuk kompetisi.
Sumber:
1.\thttp://en.wikipedia.org/wiki/STI_International
2.\thttp://www.stiguns.com/History.php
Buat yang pengen tau bongkar pasangHi-capa
Spoilerfor Tutorial:
Quote:Original Posted By kasimin â–º
Gara-gara GBB WE Hi Capa 4.3 ane rewel, ane jadi searching tutorial bagaimana bongkar pasang GBB tipe tersebut. Tapi karena udah kesana kemari masih belum ketemu tutorialnya (yang ada tipe 1911, bedanya lumayan banyak), akhirnya nekat bongkar sendiri. dan Alhamdulillah sukses masang ulangnya, meskipun penyakit Hi capa ane masih tetep kumat-kumatan.
Daripada lupa cara-caranya, mending ane posting disini. Biar bisa dibuka-buka lagi ntar kalo butuh. Dan supaya berguna bagi airsofter sekalian yang bernasib sama dengan ane, ato memang pas lagi pengen iseng bongkar-bongkar GBB-nya sendiri.
catatan:
Tutorial ini adalah tutorial ngrakit ulang ya. Kalo mau tutorial cara bongkar, tinggal dibalik saja bacanya dari bawah ke atas.
Oh ya, tutorial ini lebih ke bagiamana membongkar frame & hammer assembly hingga ke printilan terkecil. Kalau mau bongkar slide hingga printilan terkecil sudah ada tutorialnya di youtube. Lagipula slide relatif lebih mudah kok.. jadi coba-coba sendiri juga bisa (tapi hati-hati, ada per rambut-nya. Bisa rusak or hilang kalau tidak hati-hati)
OK? langsung saja dimulai. Biar g bingung, Tutorial ini strukturnya TULISAN DULU, BARU GAMBAR
1. Kita mulai dari bagian paling kecil & terakhir terbongkar. Ini adalah (mudah-mudahan tidak salah namanya) "knocker assembly". Gunanya adalah untuk mukul valve magz biar keluar gasnya.
caranya adalah dipasang seperti posisi di gambar, kemudian di sekrup. Perhatikan terutama posisi pernya. Mudah sekali geser. Per harus terpasang dengan posisi sesuai di gambar
Pada gambar, terlihat knocker ada semacam "nub" ato tonjolan kecil item di ujungnya. Itu adalah epoxy. Sengaja ane tambahan itu biar nonjoknya knocker lebih manteb & dalam. Biar gasnya keluar lebih banyak
2. Kemudian adalah bagian ini. Namanya anggap saja "Hammer disconnector". Merupakan bagian dari hammer assembly. Caranya pasang lihat di gambar
3. Selanjutnya adalah memasang "hammer sear". Gunanya part ini adalah untuk ngunci hammer pada saat terkokang ataupun pada saat "half cock", ato terkokang separuh. Masangnya lihat gambar
Ini adalah "hammer"-nya. lengkap dengan rod / tongkat yang nantinya terhubung ke Hammer spring di grip. Masangnya gampang, tinggal sleb
4. Kalo udah terpasang semua hammer assembly-nya, tinggal masang ke frame. Sebelum lupa, pasang dulu rod bagian dari safety selectornya dulu dan springnya seperti pada gambar
5. Kemudian pasangkan hammer assembly ke frame seperti gambar. jangan lupa untuk disekrup yang kuat (tapi jangan terlalu dipaksa)
6. Selanjutnya adalah memasang safety selector yang buat safe sama lock. Sebelum dipasang, pastikan posisi hammer dalam kondisi terkokang. lalu masukkan safety rod-nya (yang kayak lidi kecil),
Pastikan safety rod-nya masuk ke tabung.
kemudian pasang grip safety, baru safety selectornya yang sebelah kiri.
lalu pasang safety selector sebelah kanan
7. Dibawah ini adalah gambar grip. Saatnya memasang grip ini ke frame yang barusan udah kita rakit tadi. Caranya masang tinggal sleb juga, trus disekrup di tiga tempat (dua di sisi kiri kanan, satu di frame)
8. Begitu grip udah terpasang, saatnya memasang Sear spring kalo g salah namanya. Bentuknya adalah plat kayak garpu. Perhatikan posisi masangnya. jangan sampai lepas or salah posisi, Sebab kalo salah, GBB tidak akan bisa nembak
caranya masang adalah, masukan perlahan-lahan sambil didorong sesuai gambar. Begitu sudah sampai posisinya, dia akan ngunci sendiri ke grip, Sebab sudah ada rel-nya
Ini bagian yang paling penting. pastikan 2 jari garpu duduk di tempat seperti pada gambar. Garpu yang paling kanan nekan "hammer disconector" (lihat langkah nomer 2), dan garpu yang tengah nekan "Hammer Sear" warna item (lihat langkah nomer 3). Tahan supaya posisi ini tidak berubah ketika memasang Grip & hammer springnya
9. Ini adalah bagian dari grip, yang mana didalamnya ada hammer spring. Caranya masang relatif gampang, tapi butuh tenaga lumayan, sebab ada tekanan hammer springnya.
Cukup ditaruh di cekungan, terus didorong seperti pada gambar. Hati-hati jangan sampai plat garpu (sear spring) nya berubah posisi. Pastikan juga Hammer rod yang warna item itu masuk ke dalam tabung grip.
TEKAN DENGAN lembut namun bertenaga. Tahan dengan tangan, lalu masukkan grip pin-nya (punyaku lebih mudah dimasukkan dari sisi kanan), lalu ketuk dengan pegangan obeng yang plastik
10. udah selesai deh, tinggal masang slide-nya doang. trus pasang slide-stopnya. gampang kan?
selesai, selamat mencoba
Sumber,Tutorial Bongkar Pasang Hi-capa
Spoilerfor Tutorial:
Quote:Original Posted By kasimin â–º
Gara-gara GBB WE Hi Capa 4.3 ane rewel, ane jadi searching tutorial bagaimana bongkar pasang GBB tipe tersebut. Tapi karena udah kesana kemari masih belum ketemu tutorialnya (yang ada tipe 1911, bedanya lumayan banyak), akhirnya nekat bongkar sendiri. dan Alhamdulillah sukses masang ulangnya, meskipun penyakit Hi capa ane masih tetep kumat-kumatan.
Daripada lupa cara-caranya, mending ane posting disini. Biar bisa dibuka-buka lagi ntar kalo butuh. Dan supaya berguna bagi airsofter sekalian yang bernasib sama dengan ane, ato memang pas lagi pengen iseng bongkar-bongkar GBB-nya sendiri.
catatan:
Tutorial ini adalah tutorial ngrakit ulang ya. Kalo mau tutorial cara bongkar, tinggal dibalik saja bacanya dari bawah ke atas.
Oh ya, tutorial ini lebih ke bagiamana membongkar frame & hammer assembly hingga ke printilan terkecil. Kalau mau bongkar slide hingga printilan terkecil sudah ada tutorialnya di youtube. Lagipula slide relatif lebih mudah kok.. jadi coba-coba sendiri juga bisa (tapi hati-hati, ada per rambut-nya. Bisa rusak or hilang kalau tidak hati-hati)
OK? langsung saja dimulai. Biar g bingung, Tutorial ini strukturnya TULISAN DULU, BARU GAMBAR
1. Kita mulai dari bagian paling kecil & terakhir terbongkar. Ini adalah (mudah-mudahan tidak salah namanya) "knocker assembly". Gunanya adalah untuk mukul valve magz biar keluar gasnya.
caranya adalah dipasang seperti posisi di gambar, kemudian di sekrup. Perhatikan terutama posisi pernya. Mudah sekali geser. Per harus terpasang dengan posisi sesuai di gambar
Pada gambar, terlihat knocker ada semacam "nub" ato tonjolan kecil item di ujungnya. Itu adalah epoxy. Sengaja ane tambahan itu biar nonjoknya knocker lebih manteb & dalam. Biar gasnya keluar lebih banyak
2. Kemudian adalah bagian ini. Namanya anggap saja "Hammer disconnector". Merupakan bagian dari hammer assembly. Caranya pasang lihat di gambar
3. Selanjutnya adalah memasang "hammer sear". Gunanya part ini adalah untuk ngunci hammer pada saat terkokang ataupun pada saat "half cock", ato terkokang separuh. Masangnya lihat gambar
Ini adalah "hammer"-nya. lengkap dengan rod / tongkat yang nantinya terhubung ke Hammer spring di grip. Masangnya gampang, tinggal sleb
4. Kalo udah terpasang semua hammer assembly-nya, tinggal masang ke frame. Sebelum lupa, pasang dulu rod bagian dari safety selectornya dulu dan springnya seperti pada gambar
5. Kemudian pasangkan hammer assembly ke frame seperti gambar. jangan lupa untuk disekrup yang kuat (tapi jangan terlalu dipaksa)
6. Selanjutnya adalah memasang safety selector yang buat safe sama lock. Sebelum dipasang, pastikan posisi hammer dalam kondisi terkokang. lalu masukkan safety rod-nya (yang kayak lidi kecil),
Pastikan safety rod-nya masuk ke tabung.
kemudian pasang grip safety, baru safety selectornya yang sebelah kiri.
lalu pasang safety selector sebelah kanan
7. Dibawah ini adalah gambar grip. Saatnya memasang grip ini ke frame yang barusan udah kita rakit tadi. Caranya masang tinggal sleb juga, trus disekrup di tiga tempat (dua di sisi kiri kanan, satu di frame)
8. Begitu grip udah terpasang, saatnya memasang Sear spring kalo g salah namanya. Bentuknya adalah plat kayak garpu. Perhatikan posisi masangnya. jangan sampai lepas or salah posisi, Sebab kalo salah, GBB tidak akan bisa nembak
caranya masang adalah, masukan perlahan-lahan sambil didorong sesuai gambar. Begitu sudah sampai posisinya, dia akan ngunci sendiri ke grip, Sebab sudah ada rel-nya
Ini bagian yang paling penting. pastikan 2 jari garpu duduk di tempat seperti pada gambar. Garpu yang paling kanan nekan "hammer disconector" (lihat langkah nomer 2), dan garpu yang tengah nekan "Hammer Sear" warna item (lihat langkah nomer 3). Tahan supaya posisi ini tidak berubah ketika memasang Grip & hammer springnya
9. Ini adalah bagian dari grip, yang mana didalamnya ada hammer spring. Caranya masang relatif gampang, tapi butuh tenaga lumayan, sebab ada tekanan hammer springnya.
Cukup ditaruh di cekungan, terus didorong seperti pada gambar. Hati-hati jangan sampai plat garpu (sear spring) nya berubah posisi. Pastikan juga Hammer rod yang warna item itu masuk ke dalam tabung grip.
TEKAN DENGAN lembut namun bertenaga. Tahan dengan tangan, lalu masukkan grip pin-nya (punyaku lebih mudah dimasukkan dari sisi kanan), lalu ketuk dengan pegangan obeng yang plastik
10. udah selesai deh, tinggal masang slide-nya doang. trus pasang slide-stopnya. gampang kan?
selesai, selamat mencoba
Sumber,Tutorial Bongkar Pasang Hi-capa
